JSZV16-24電壓互感器變比

型號	額定電壓比(kV)	準確級組合	準確級及額定二次輸出(VA)			二次熱極限輸出(VA)	重量
			0.2	0.5	1.0
JSZV16-24(R)	20/0.1	0.2、0.5、1.0	40	100	150	2×400	70
	20/0.1/0.22		30	60	100

注：1、如用戶要求的參數超出上表范圍，可與我公司協商后確定；
2、配用熔斷器型號為XRNP-12、7.2型，0.2、0.5A、50kA；
3、配用肘形電纜頭為20kV電壓等級，美式200A。

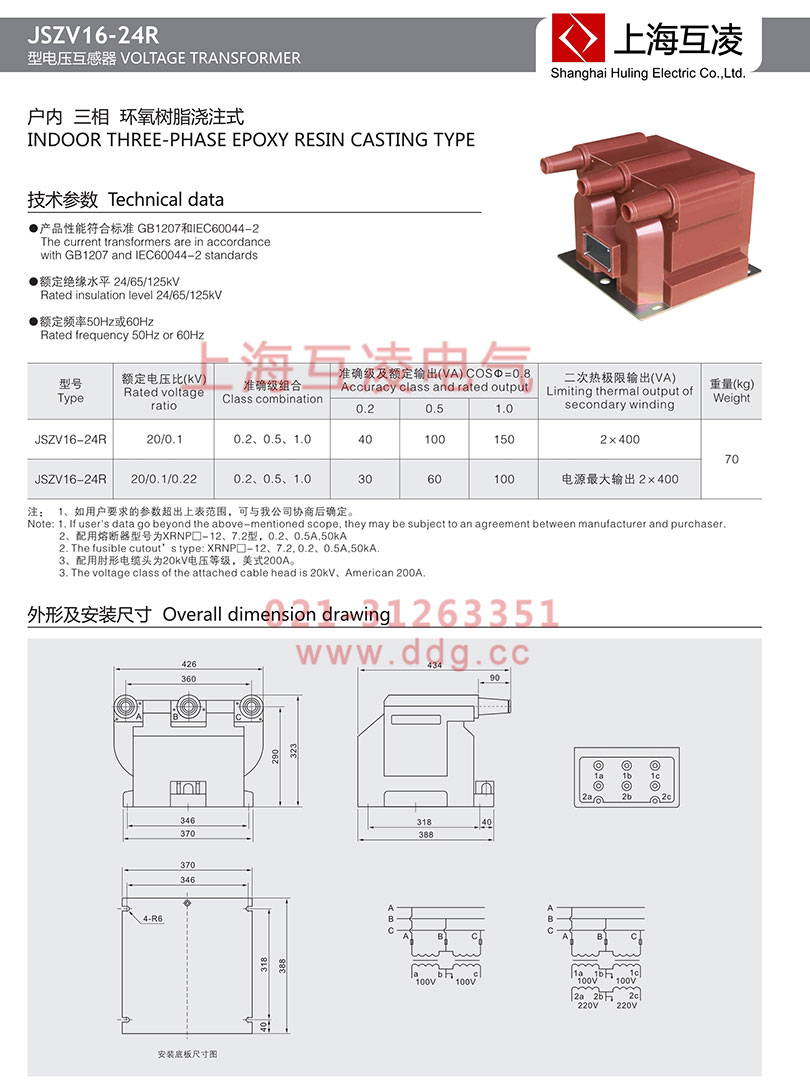

JSZV16-24電壓互感器外形安裝圖

JSZV16-24電壓互感器參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：24/65/125kV

3、額定頻率50Hz或60Hz

JSZV16-24電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JSZV16-24表示三相環氧樹脂澆注式電壓互感器，額定電壓24kV。

JSZY16-10R電壓互感器接線方式

一般采用V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

JSZY16-10R電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。
