LDJ1-35H/300電流互感器技術參數

1、額定絕緣水平：40.5/95/185kV

2、額定二次電流：5A、1A

3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2

4、污穢等級：Ⅱ級

5、產品局部放電水平符合GB1208《電流互感器》要求

6、繞組準確級1S1 1S2 0.5級 2S1 2S2 10P

7、額定負荷/功率因素15va0.8

8、短時動穩定電流是100KA

9 、短時熱電流及時間40.5ka/s

10、局部放電小于20pc

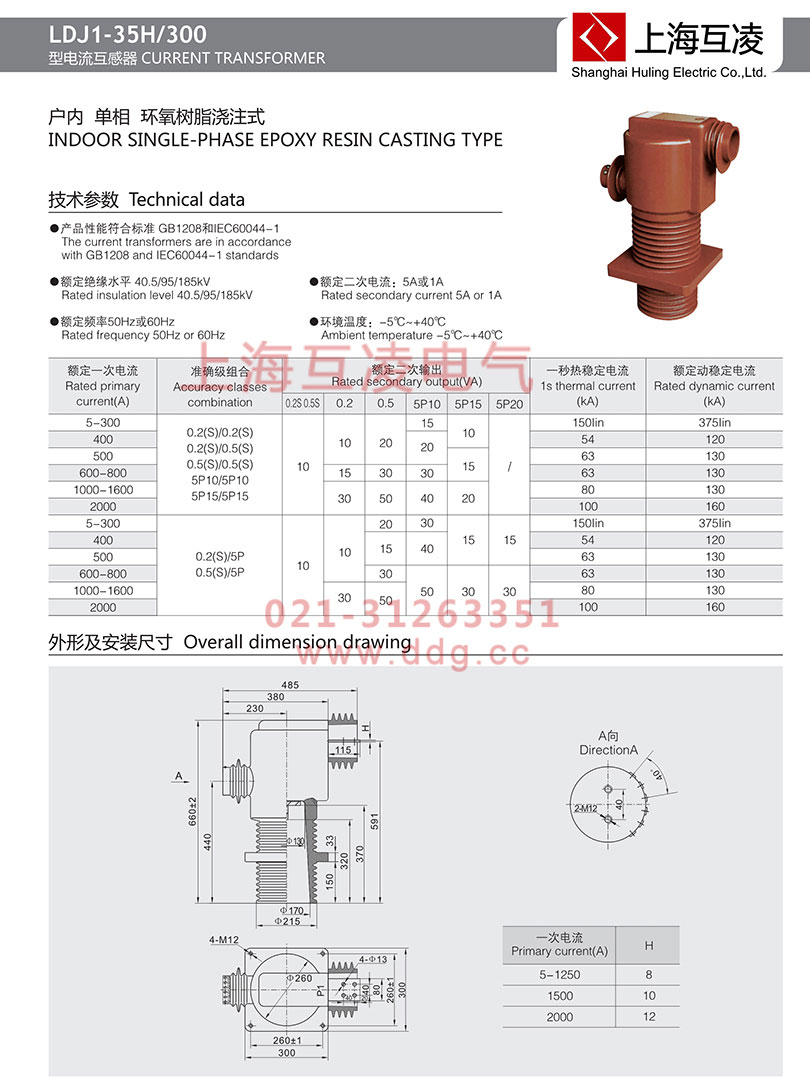

LDJ1-35H/300電流互感器選型手冊

LDJ1-35H/300電流互感器概述

本型號電流互感器將觸頭盒與電流互感器通過環氧樹脂澆注絕緣全封閉成一個整體，構成多功能小型化的帶觸頭盒電流互感器。適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。 該產品在較小的體積內，合理組合功能和絕緣配合，優化產品內、外部結構；采用優質材料制造零部件，改進了絕緣材料的電氣性能和機械強度；采用了提高絕緣水平和降低局部放電的新技術，滿足了海拔3000m條件下的技術要求。本產品符合IEC60044-1及GB1208《電流互感器》標準。

LDJ1-35H/300電流互感器工作原理

電流互感器原理 是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LDJ1-35H/300電流互感器結構特點

本系列電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P2端直接作為開關柜中的靜觸頭，并帶有觸頭盒。靜觸頭截面分80×10、100×10、φ45、φ70。

該產品具有體積小、空間利用率高、結構新穎、性能優良的特點，適用于高原海拔3000m及以下地區使用，具有自主知識產權，技術性能符合GB1208-1997及IEC185標準。該產品由于具有安全可靠、耐潮濕、耐污穢、維護簡便等優點，通過與高壓開關柜配套使用，被廣泛應用于電力系統的發變電站、高層建筑、機場、車站、碼頭、地鐵、工廠、油田的配電站。

LDJ1-35H/300電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)						一秒熱穩定電流(kA)	額定動穩定電流(kA)
			0.2S 0.5S	0.2	0.5	5P10	5P15	5P20
LDJ1-35H/300	5～300	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 5P10/5P10 5P15/5P15	10	10	20	15	10	/	150lin	375lin
	400					20			54	120
	500						15		63	130
	600-800			15	30	30			63	130
	1000-1600			30	50	40	20		80	130
	2000								100	160
	5～300	0.2(S)/5P 0.5(S)/5P	10	10	20	30	15	15	150lin	375lin
	400				15	40			54	120
	500								63	130
	600-800				30	50	30	30	63	130
	1000-1600			30	50				80	130
	2000								100	160

LDJ1-35H/300電流互感器作用

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。Kn=I1n/I2n

電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
