PR1電流互感器原理

PR電流互感器為塑料外殼，全封閉，戶內型產品。適用于額定頻率50HZ或60HZ在電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1;2003及GB1208-2006，<電流互感器>標準。PR電流互感器導磁材料采用經退火處理的環形鐵芯饒制，以保證產品5P5、5P10或10P10級的準確限值系數；確保一次短路狀態下，產品不飽和，有效的保證繼電器動作。線圈浸漆處理，有效防止了產品受潮。一次為P1、P2；二次為1S1、1S2；當一次電流由P1流向P2時，二次電流由S1 經外部回路流向S2即為流向S2即為減級性。

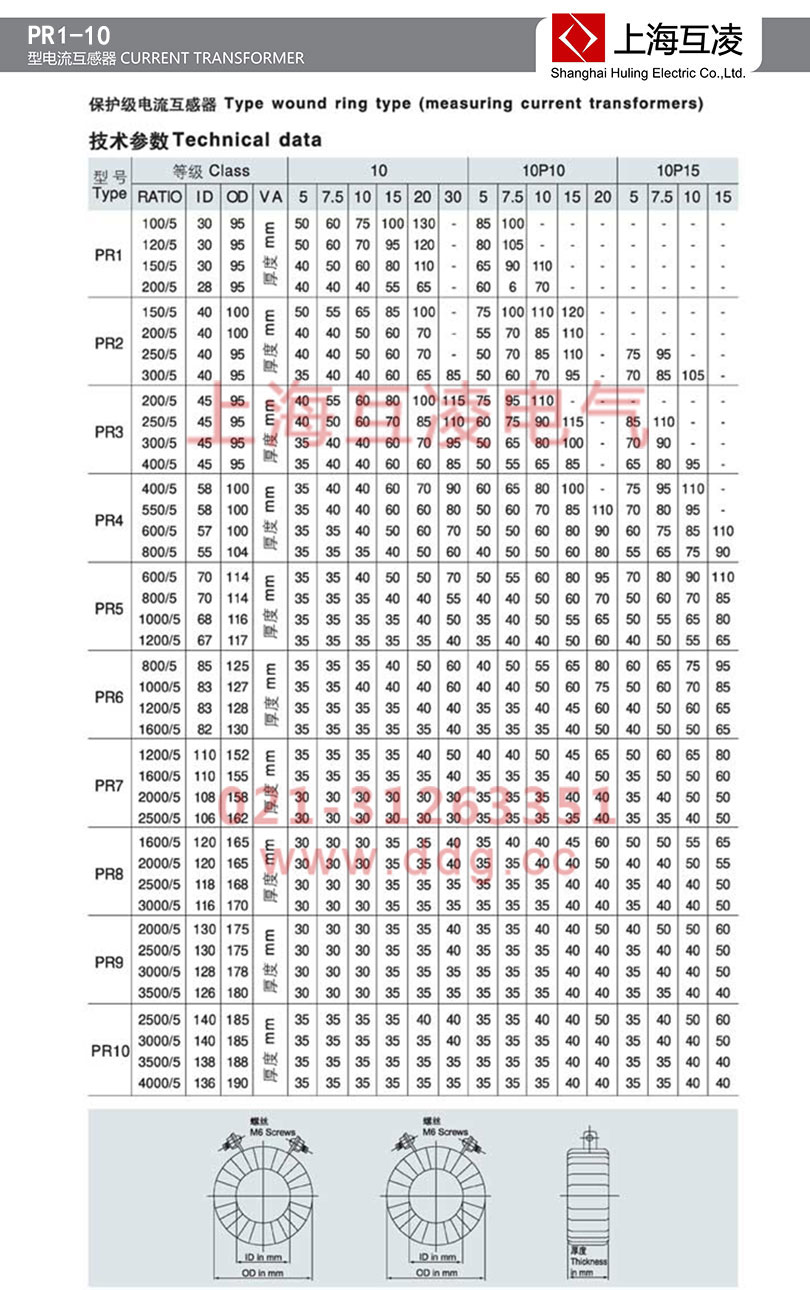

PR1電流互感器選型參數

PR1電流互感器結構

保護用電流互感器要求電流在額定電流很多倍的電路上運行，并且經常要受制于一些條件而測量的電流互感器則要好得多。當一個電流互感器用來給保護用繼電器提供電流時，它必須要保證自己的特征比例達到額定電流值的某個倍數。這個倍數，可以是5、10、20或更高的值，這就是所謂的精度限值系數。因此，在選擇保護用電流互感器時，對于精度及精度限值系數，則需要對繼電器的特點和電路條件仔細檢查，其中所謂的電路條件包括繼電器的負荷及導線負載。

PR1電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。

PR1電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

PR1電流互感器型號

主要型號：PR1電流互感器，PR2電流互感器，PR3電流互感器，PR4電流互感器，PR5電流互感器，PR6電流互感器，PR7電流互感器，PR8電流互感器，PR9電流互感器，PR10電流互感器

PR1電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
