XD1-50限流電抗器簡介

限流電抗器XD1-50為大型電流電抗器是采用不飽和聚酯脂澆注成型的干式電抗器。用于低壓無功功率成套裝置中作為限制低壓電容器的合閘涌流和增加合閘開關的開斷能力。

XD1-50限流電抗器使用條件

海拔高度不要超過1000M；周圍空氣溫度：-5~45度；24小時平均溫度不超過35度；對周圍介質的要求比較嚴格；不能有易爆炸、易燃氣體；損壞絕緣及帶腐蝕金屬的氣體都不能安裝；固定要位置要平穩，不能過分有傾斜，控制在不大于5度；不要讓陽光直射或輻射到。

XD1-50限流電抗器技術參數

1、額定電流：配用電容器容量和限制涌流倍數

2、工頻試驗電壓：3KV歷時1MIN無擊穿及閃絡

3、溫升：外殼<=65K 線圈<=65K

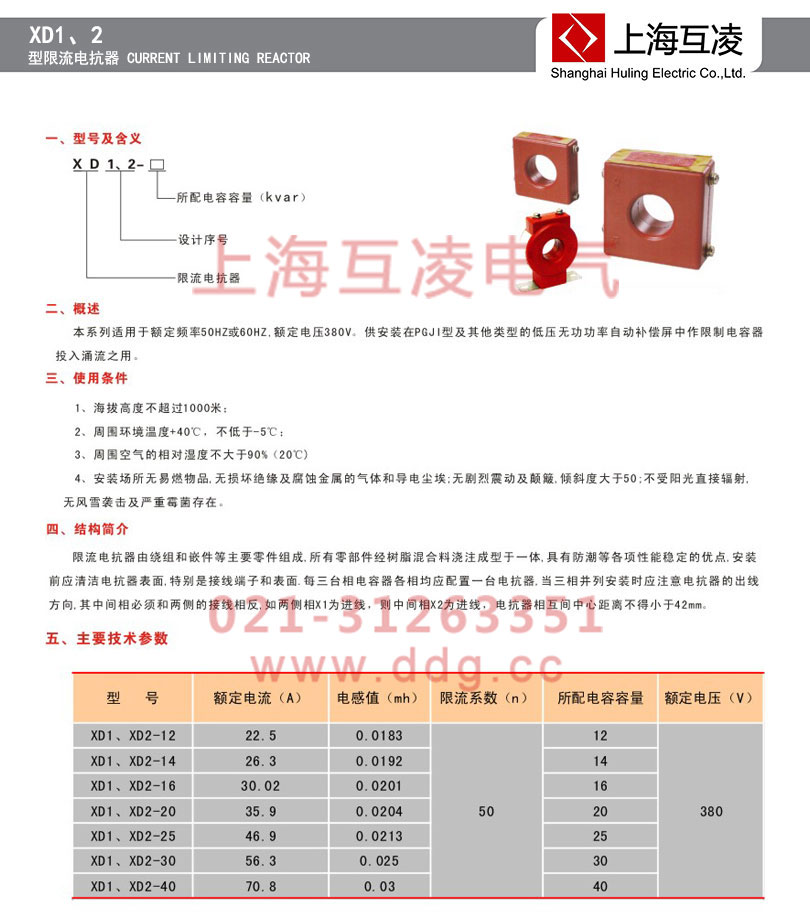

XD1-50限流電抗器產品樣本

XD1-50限流電抗器分類

按結構及冷卻介質、按接法、按功能、按用途進行分類。

1按結構及冷卻介質：分為空心式、鐵心式、干式、油浸式等，例如干式空心電抗器、干式鐵心電抗器、油浸鐵心電抗器、油浸空心電抗器、夾持式干式空心電抗器、繞包式干式空心電抗器、水泥電抗器等。

2按接法：分為并聯電抗器和串聯電抗器。

3按功能：分為限流和補償。

4按用途：按具體用途細分，例如限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。

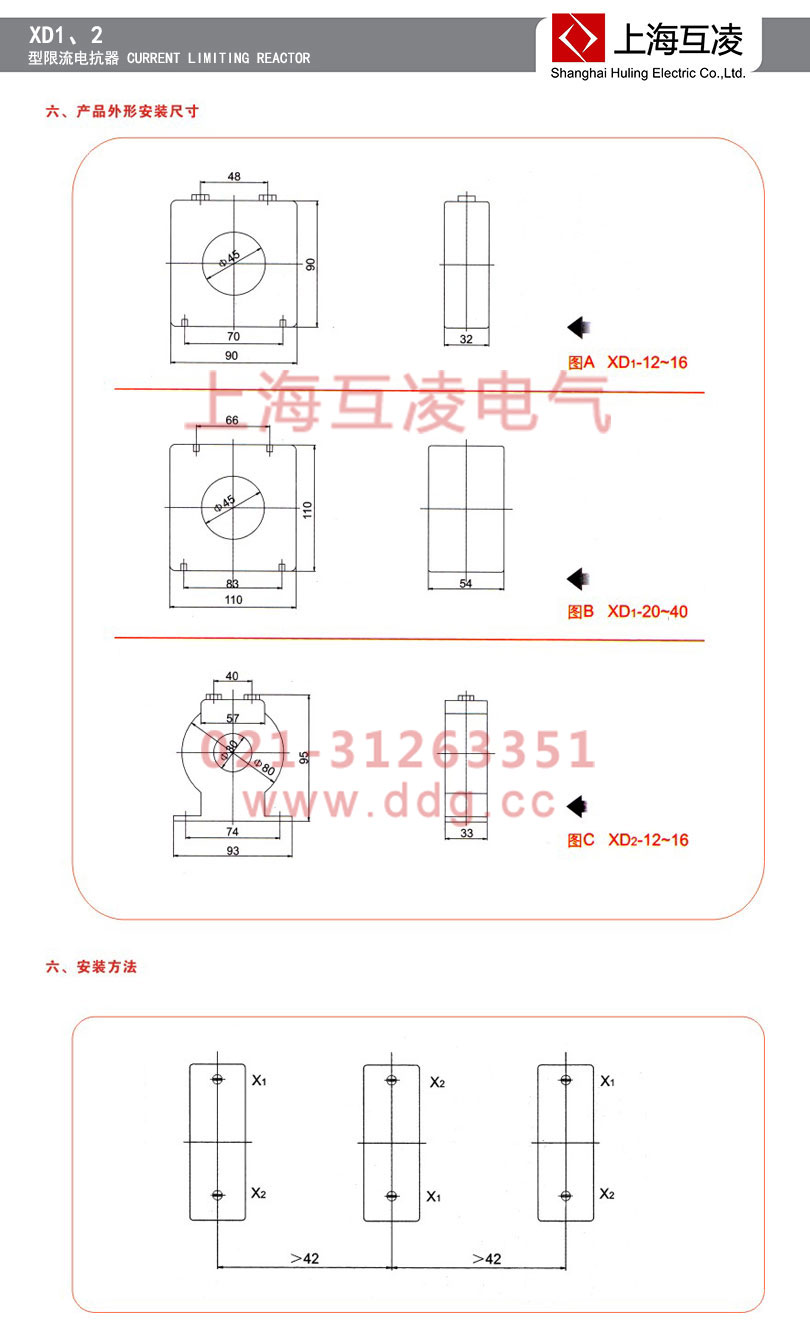

XD1-50限流電抗器接線

限流電抗器的接線方式：在每相電容器中串入一個電抗器就可以，X1、X2兩端可以任意互換。

限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

電力網中所采用的電抗器，實質上是一個無導磁材料的空心線圈。它可以根據需要布置為垂直、水平和品字形三種裝配形式。在電力系統發生短路時，會產生數值很大的短路電流。如果不加以限制，要保持電氣設備的動態穩定和熱穩定是非常困難的。

因此，為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
